Revit软件中参照线在制作墙体上的使用及快速CAD图纸墙转化

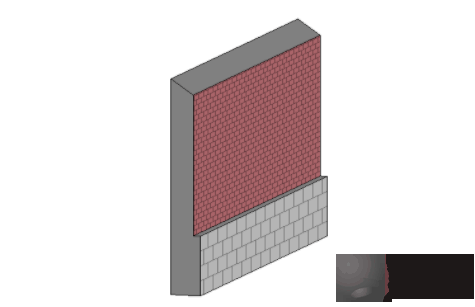

Revit中参考线(参照线)在墙上的妙用，如果你想做这样的墙，你会怎麽想?
墙的顶部是倾斜的。对于这形状的墙，不可能通过传统墙的编辑轮廓来完成，因为我们知道编辑轮廓是墙的正面，侧面轮廓不能编辑。
其实这种墙的制作方法还是比较多的，下面我总结几种方法!
第一种方法：采用分隔缝工具。

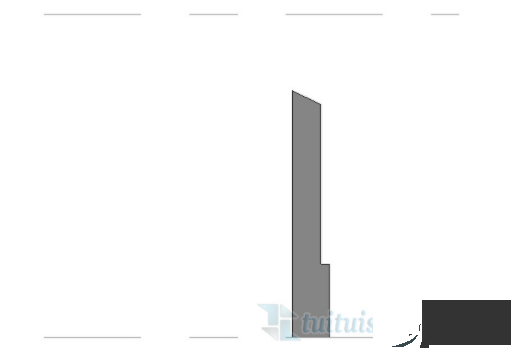

我们知道分隔缝工具是通过制作轮廓，然后用这个轮廓形成的封闭区域剪切墙体。所以我们只需要设置轮廓的形式和剪切位置。
这种方法的优点是控制灵活，形状多样!缺点是需要单独做轮廓族。

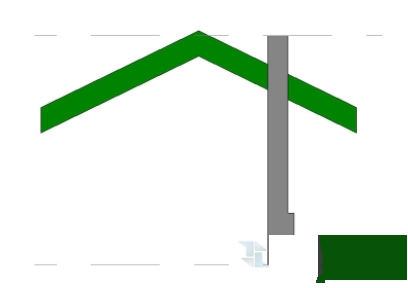

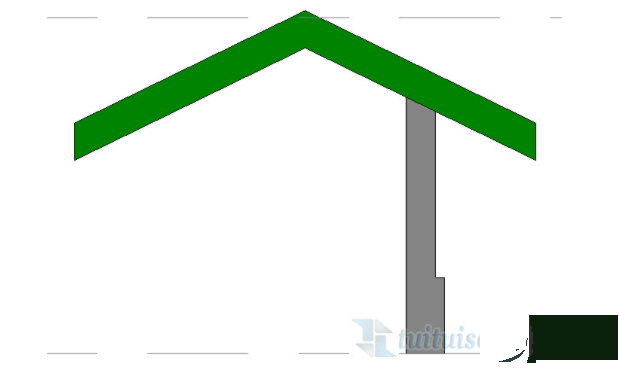

第二种方法是制作辅助屋顶，通过辅助屋顶，将墙体附着到顶部。
采用，附着在顶部：

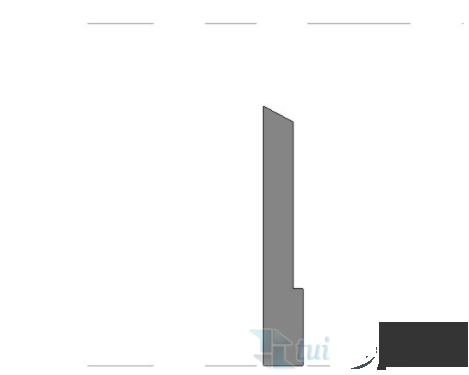

隐藏屋顶：
这种方法的缺点是需要画一个屋顶，这可能会给屋顶的数量造成一些麻烦。

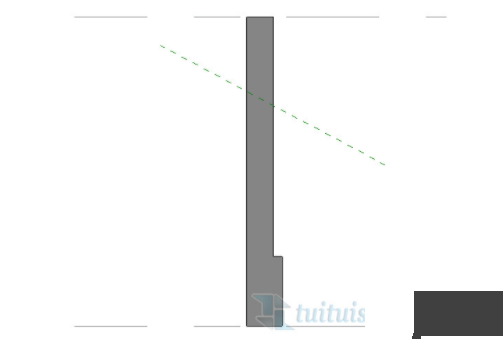

第三种方法：采用参考线，在墙侧画一条参考线。

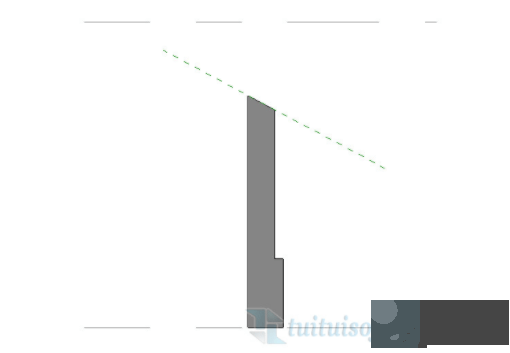

选墙，采用附着到底部的命令，附着到参考线上!
如果你不想看到这条参考线，你可以把它藏起来!
这种方法的优点是操作简单，但无论是屋顶还是参考线，造型都相对单一，墙体工程量不会改变，必须注意。

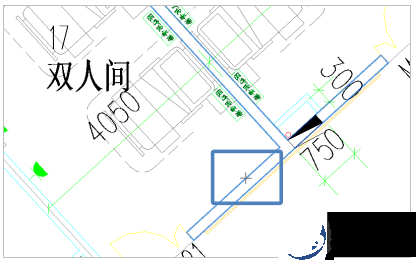

快速CAD图纸墙转化?建模助手→墙体转换功能，快速搞定!
1.点击墙转换功能。

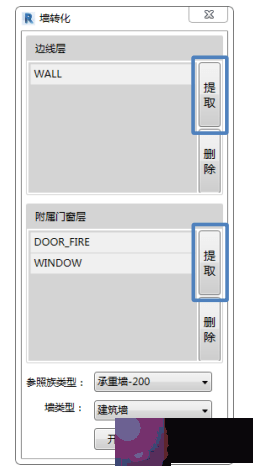

2.需要识别图层墙边线层;②附属门窗层。
①墙面线层：建筑或结构墙面图层。

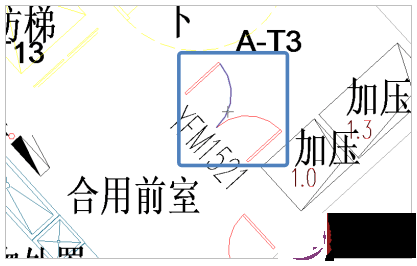

②附属门窗层：墙上门窗层。
3.设置墙体类型和建筑/结构墙，点击开始识别按钮。

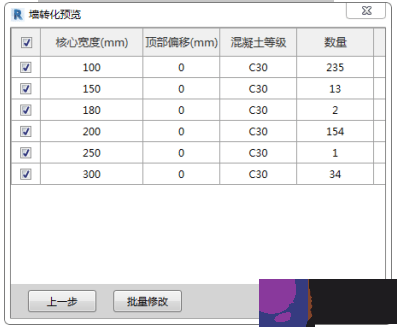

4.成功识别CAD后，点击【批量修改】按钮，预设墙实例的部分参数。
可修改的属性值：顶部偏移。
5.点击生成构件，等待墙完成。
CAD图纸转化功能还有：承台转化，门窗转化，梁转化，轴网转化，柱转化，桩转化等等。
CAD翻模工具(建模助手)：
