在处理工程的时候如果能够获得电子CAD图，将省去我们绘图的很多过程，既提高了效率又准确。不过由于有些图纸的不规范等原因，我们将CAD图导入软件时并不是每次都很顺利，那麽当发现电子图导不进来或者不完整时，您是放弃了，还是在努力尝试一些方法和小技巧成功将其导入呢?
CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。但是用CAD软件打开，就能正常显示。这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。
解决办法：

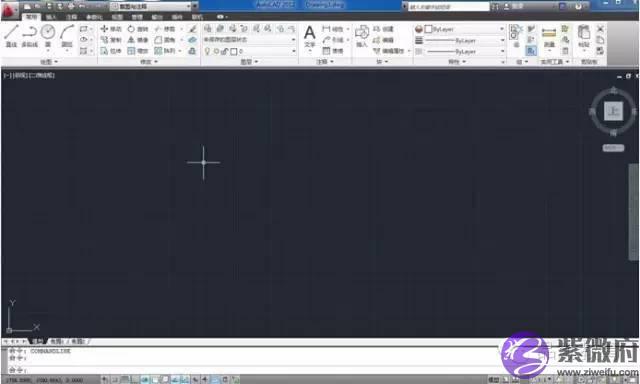

用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面中还有一个小点，拉框选中把这个点删除就可以了。
解决办法：
解决办法：
解决办法1：
解决办法2：
用CAD软件打开文件，然后查看一下原点坐标，
解决办法：
点击工具→选项，分配一个不常用的热键字母(如:A)给“CAD图”，以后只要想显示或是隐藏CAD图时，就按“A”即可。
一个CAD文件中，有很多张图纸，这时该如何导入。有些CAD电子图将建筑或结构的所有图纸都设计在一个DWG文件中了。而软件每次只能导入一张图纸，所以一个文件中有很多张图纸软件是无法直接导入的。
解决办法：
将DWG文件导入到图形软件中，然后拉框选中要导入的图纸，这个时候被选中部分显示成蓝色虚线，然后，我们拉框将所有图全部选中，因为软件中为我们提供了一个反向选择的功能，所以当选中了一张图，然后在拉框全部选中时，这个时候除了我们刚刚选中的图纸，其他都被选中了。然后点击“删除”即可。这样一次性就把其他不需要导入的图删除掉了。直接导入选中的图纸即可。
CAD图导入软件后，其他构件显示都正常，可是就是没有轴网。这是因为CAD图中轴网图层被锁定或冻结了。
解决办法：
用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。这个时候我们用鼠标点开即可。这个时候保存文件，导入图形软件即可。
一般情况下，用CAD文件所绘制的图形建筑或结构的所有楼层是放在一个文件中的，我的经验是：在CAD中作足前期工作将大大提高CAD导图的效率。
解决办法：
经常使用CAD导图的朋友一定遇到过这种情况：导进来的图根本无法利用，很多图元都看不见，比如说墙边线。这是因为有可能这种dwg文件是由高版本的天正软件所创建的。
解决办法：
在天正7.0或7.5的版本中运用“批量转旧”的命令，将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“*.dwg”的文件，这样就能轻松地导入到软件中了。
由于在CAD导图中经常需要反复导入某一部分CAD图形，比如说首层的建筑施工图。
解决办法：
导入CAD图，定位好图形后，点击CAD图→保存CAD图形，将此文件保存为GVD文件，以后要使用的话，直接打开即可，不用重复定位等操作。
导入CAD图时，选中图后在预览界面没有显示，
解决办法：
导致预览无法显示的原因有很多，不过大部分都是因为CAD文件设计时采用块设计导致的。用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击 “分解”功能，把图块炸开。然后保存文件，再次导入图形软件即可。
解决办法如下：
1、单构件输入法 ：钢筋软件中飘窗顶板与底板的钢筋计算，通常在“单构件输入”里用相关参数图来解决，操作上非常简单迅速，但因涉及到墙钢筋(砌体墙钢筋或剪力墙钢筋)的计算，该窗还是要布置的。用普通窗的方式布置即可(墙筋扣除窗口所占位置)，即按飘窗洞口的尺寸大小建立一个普通窗构件后按设计图要求布置到图上。钢筋算量的单构件输入，打开软件后，左侧窗口“导航栏”下，分别有“工程设置”、“绘图输入”、“单构件输入”、“报表预览”等项。点开“单构件输入”，点“构件管理”，在弹出的窗口中选择合适的构件类型后点“添加构件”，输入或修改构件名称、数量、汇总信息等，点确定，最后点菜单项中的“参数图输入”。
2、组合构件法 ：按普通窗的方式建立并布置好后，在该窗顶及底，用现浇板新建飘窗顶板和底板，分层布置(如：在分层1布置顶板，在分层2中则布置底板)。
第一种方法操作简单，钢筋计算基本准确(当底板在墙内有类似于梁的放大结构——即窗台梁或底梁时，其内的钢筋必须另行解决)。但导入图形算量软件后，则必须用飘窗构件来重新定义并布置，而用飘窗类构件定义和布置后，其底板的砼量常常要比实际用量少，即底板砼量不准确。
第二种方法，操作起来有点复杂，但优点很明显：可以准确的计算出飘窗的所有钢筋量，导入图形算量软件中后，无需再做任何修改，正确套做法后就可以准确的计算出飘窗的所有工程量。
